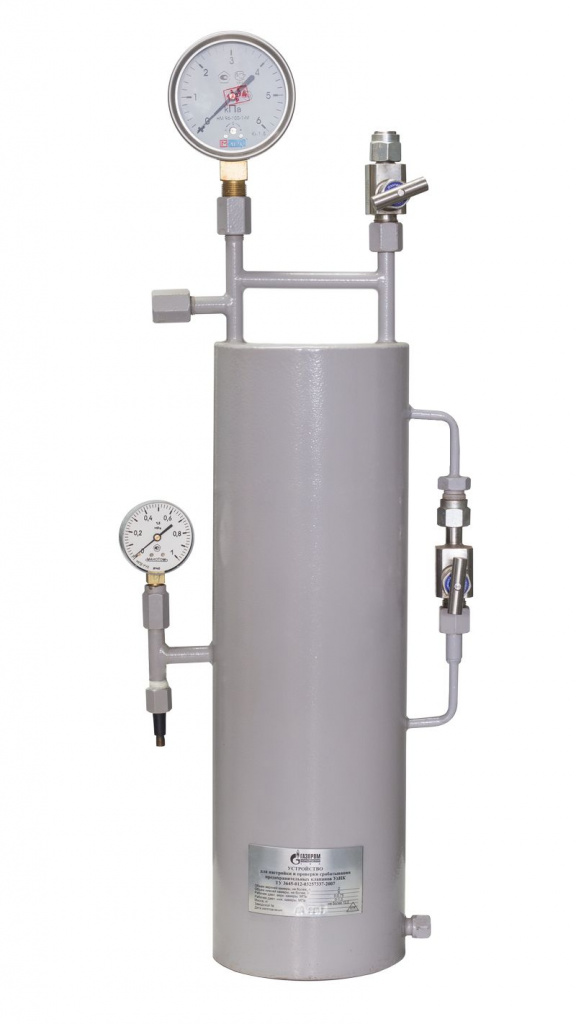

УСТРОЙСТВО ДЛЯ НАСТРОЙКИ И ПРОВЕРКИ СРАБАТЫВАНИЯ ПРЕДОХРАНИТЕЛЬНЫХ КЛАПАНОВ /УДНК/
НАЗНАЧЕНИЕ И УСТРОЙСТВО
Устройство для настройки и проверки срабатывания предохранительных клапанов (далее УДНК) представляет собой переносное изделие, полностью выполненное их нержавеющей стали. Принцип работы изделия основан на использовании камеры со сжатым воздухом и дополнительной камеры с перепускной системой.
Устройство предназначено:
- для настройки и проверки параметров срабатывания при повышении и понижении давления на предохранительном запорном клапане (ПЗК);
- для настройки и проверки параметров срабатывания и давления открытия предохранительного сбросного клапана;
- для определения плотности и чувствительности мембраны регулятора давления газа;
- для проверки герметичности закрытия запорной арматуры и предохранительного запорного клапана;
- для проведения контрольной опрессовки оборудования газорегуляторного пункта воздухом, с целью выявления возможных мест утечек.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
№
|
Наименование
|
Показатель |
| 1. | Тип | Переносное устройство |
| 3. | Габаритные размеры, не более, мм - высота - диаметр | 820 159 |
| 4. | Масса полной комплектности, не более, кг | 15 |
| 5. | Материал корпуса | 08Х18Н10Т ГОСТ 9941-81 |
| 6. | Срок службы, не менее, лет | 5 |
ПРЕИМУЩЕСТВА
- Переносное устройство для настройки и проверки параметров регуляторов давления газа, ПЗК и ПСК в условиях эксплуатации;
- Изделие, полностью выполненное из нержавеющей стали.
- Простота эксплуатации;
- Плавная регулировка давления;
- Настройка и проверка параметров для низкого и среднего давления.
- Полностью исключается выброс природного газа в атмосферу.
