Система ПАК «Матрикс»


Система телеметрии ПАК Матрикс представляет собой совокупность измерительных приборов учета энергии, энергоносителей и программно-аппаратных средств локального и удаленного информационного доступа к ним. Ядром системы является программный комплекс Матрикс. Комплекс позволяет объединять приборы и компьютеры в виде сетевых структур.

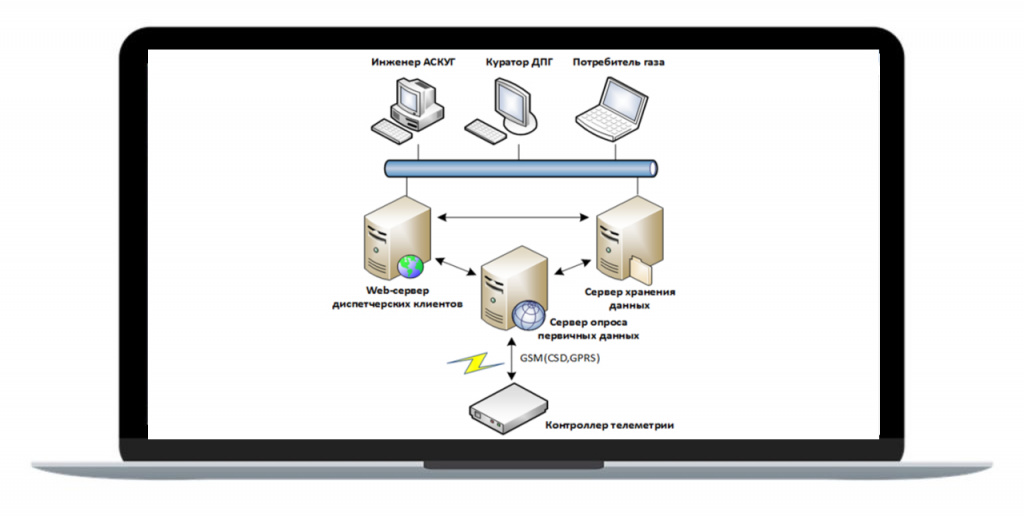

Структурно система Матрикс состоит из нескольких программных сервисов, взаимодействующих между собой.

Ядром, координирующим действия модулей - является Web-сервер.

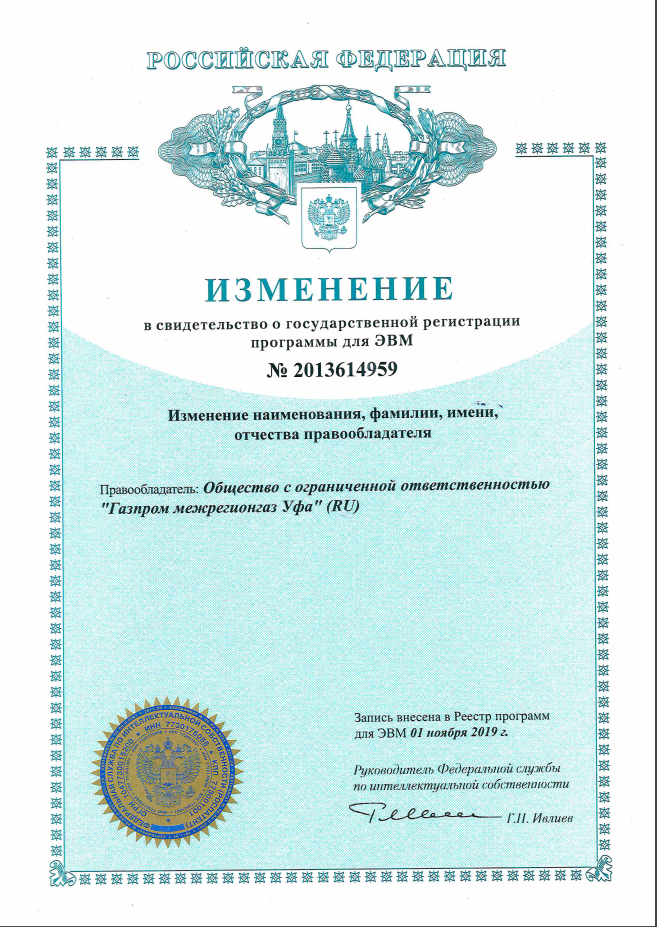

Свидетельство о государственной регистрации программы для ЭВМ № 201361459



Возможности системы

Типы вычислителей(мал.).jpg

Поддержка: приборов учета газа, GSM/GPRS — модемы и терминалы

Подробнее

Опрос приборов учета в ручном или автоматическом режиме по расписанию, в режиме ожидания

Подробнее


Опрос приборов учета возможен по каналам связи: GSM CSD/GPRS

Подробнее

Рабочее место оператора (АРМ). Многофункциональное рабочее место, подключается к web-серверу ПАК «Матрикс».

Подробнее


Отчетные формы. Различные виды отчетов по типам приборов, журналам, ситуациям

Подробнее

Редактор отчетных форм. Встроенный редактор позволяет разработать отчетную ведомость любой сложности и внешнего вида. Библиотека шаблонов отчетных форм для ПАК «Матрикс».

Подробнее


Интеграция со смежными системами. Позволяет получать и отображать данные с других систем телеметрии и систем верхнего уровня

Подробнее

Графики данных. Модуль отображения архивных параметров в виде графиков, гистограмм, линий с параметрами. Графики настраивается и сохраняются в растровом формате.

Подробнее

Собственный контроллер.jpg

Собственный контроллер телеметрии. Разработан собственный контроллер телеметрии

Подробнее

Список поддерживаемых приборов коммерческого учета газа, электроэнергии, GSM-модемов

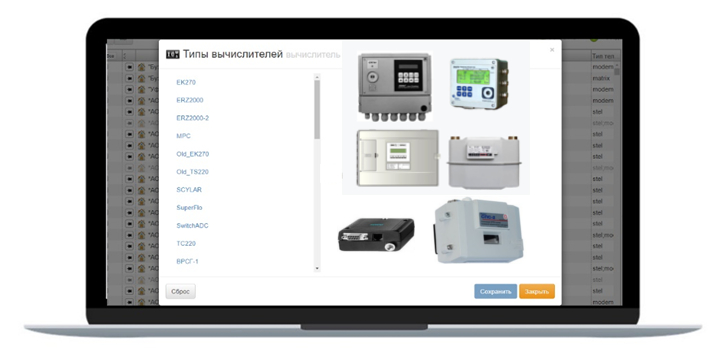

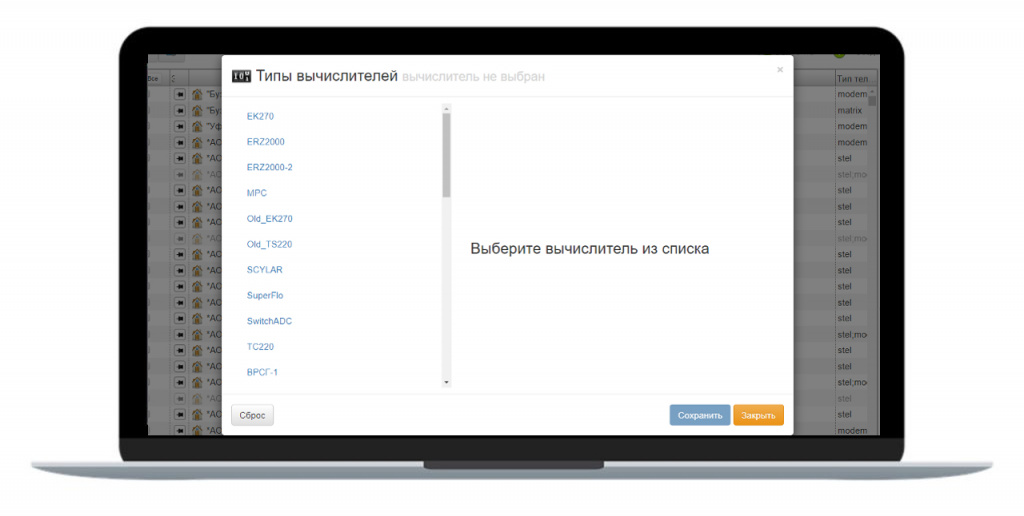

Типы вычислителей

Система телеметрии ПАК Матрикс поддерживает следующие типы приборов учета:

  • ИРВИС-РС4;
  • ЕК270;
  • ТС215;
  • ТС220;
  • ЕК260;
  • СПГ741;
  • СПГ761;
  • СПГ761.1;
  • СПГ761.2;
  • ИМ2300 (K, L, M, S, серии A);
  • ИМ2300 Modbus;
  • Суперфлоу-IIE(T) (SF20RU5D, SF21RU5D, SF20RU6D, SF21RU6D);
  • Суперфлоу-21B;
  • ГиперФлоу-УС;
  • ERZ2000;
  • Гобой-1;
  • Агат;
  • Счетчики с импульсным выходом;
  • УБСИ «Наблюдатель» (Солитон);
  • Акцент СПС-2.

Примечание: Также возможна интеграция интеллектуальных счетчиков (со встроенной телеметрией) по межсервисному обмену:

  • Гранд SPI
  • ЭЛЬСТЕР ВК-G4 ЕТе, ВK-G6 ЕТе
  • ОМЕГА ЭТК GSM (G1,6; G2,5; G4)
  • И т.д.

Схема опроса приборов коммерческого учета газа


Схема опроса



Опрос объектов учета


Опрос объекта учета

Опрос объектов учета проводится в автоматическом режиме, однако при необходимости их можно опросить вручную.

Ручной опрос позволяет опросить узел учета в любое время, вне зависимости от расписания автоопроса. Необходимость в нем может возникнуть при повторном опросе, а также при изменении параметров подключения, таких как сетевой адрес вычислителя или номер сим-карты.

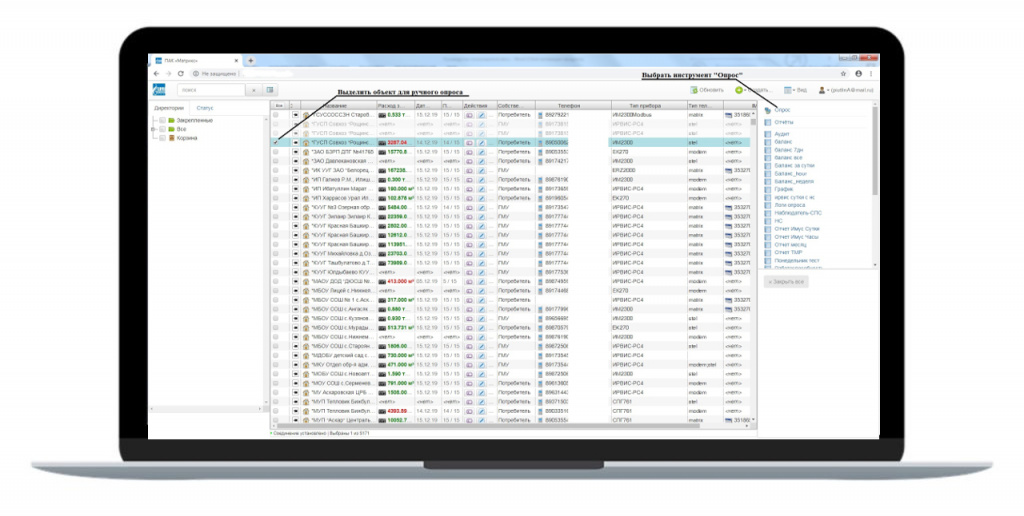

Существует возможность опросить вручную как один объект, так и группу объектов (ГРС).*

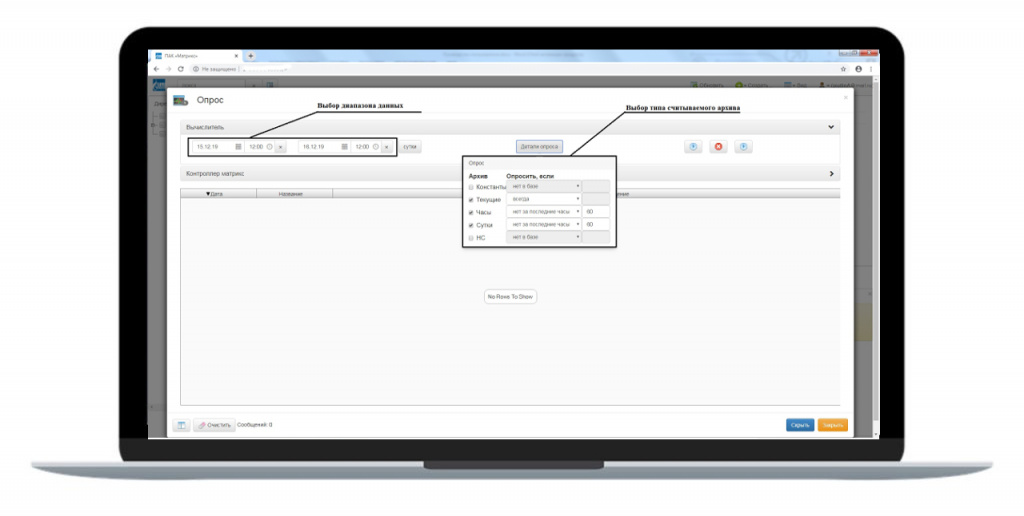

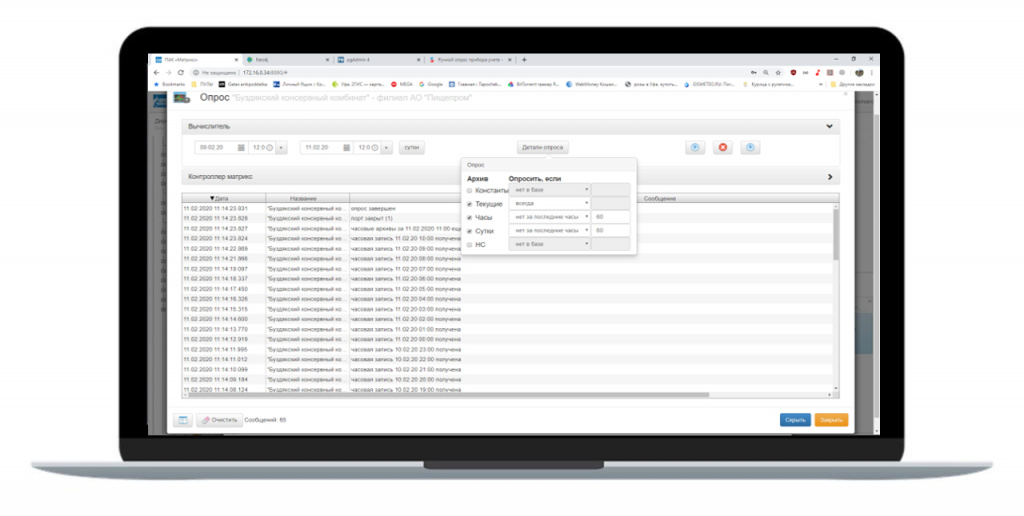

Окно «Опрос»

В окне ручного опроса есть возможность выбирать:

  • Диапазон снятия данных;
  • Тип считываемого архива;
  • Параметр опроса: недостающие данные/все за указанный период.

Рабочее место оператора


Рабочее место оператора

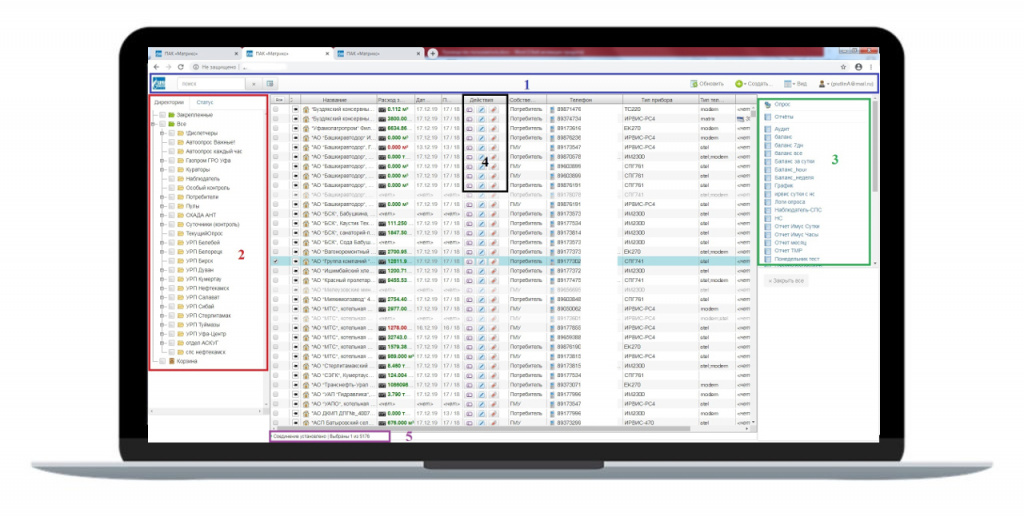

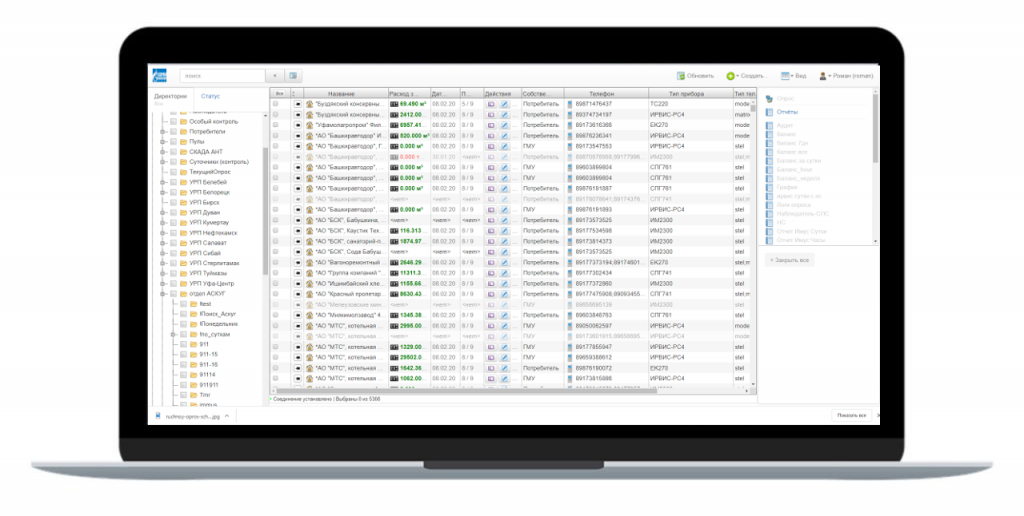

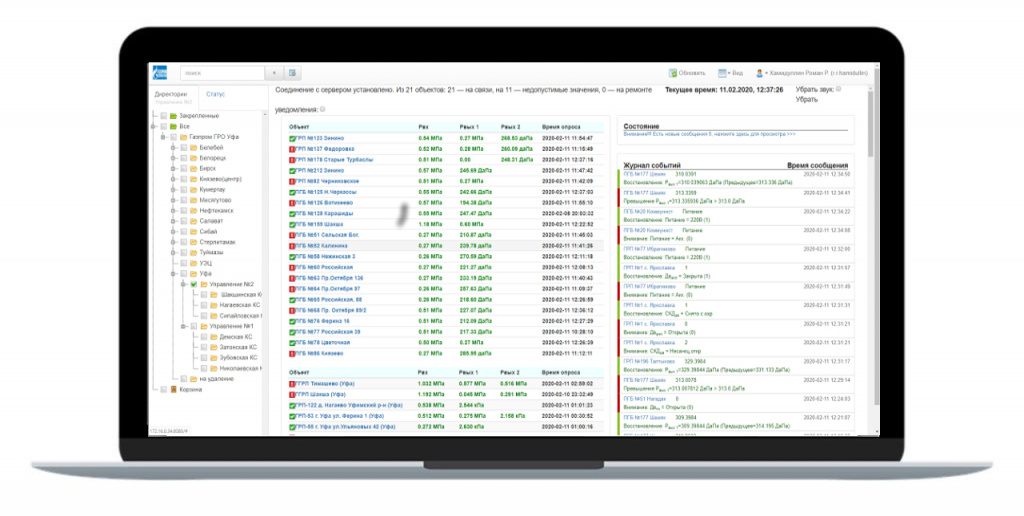

Работа в системе ПАК Матрикс ведется в рамках единого веб-приложения. Оно представляет собой главное окно, внутри которого находятся следующий основные элементы:

  1. Панель инструментов (выделено синим цветом);
  2. Дерево групп (выделено красным цветом);
  3. Панель действий и отчетов (выделено зеленым цветом);
  4. Панель «Действия» (выделено черным цветом);
  5. Строка состояния (выделено фиолетовым цветом).

Отчеты

Система ПАК Матрикс позволяет:

  • Создавать пользовательские отчетные формы на базе системных;
  • Формировать отчеты по нескольким объектам учета одновременно;
  • Экспортировать сформированные отчеты в файлы различных форматов.


Окно «Отчет»

Отчеты в системе ПАК Матрикс позволяют просматривать архивные данные за выбранный период с необходимой детализацией. При отображении данных в таблицу добавляются дополнительные строки с промежуточными итогами за выбранный период.

Для просмотра отчета необходимо:

  • Выбрать объект учета из списка;
  • На панели «Действия и отчеты» выбрать необходимый тип отчета;
  • Задать период;
  • Нажать кнопку «Обновить».

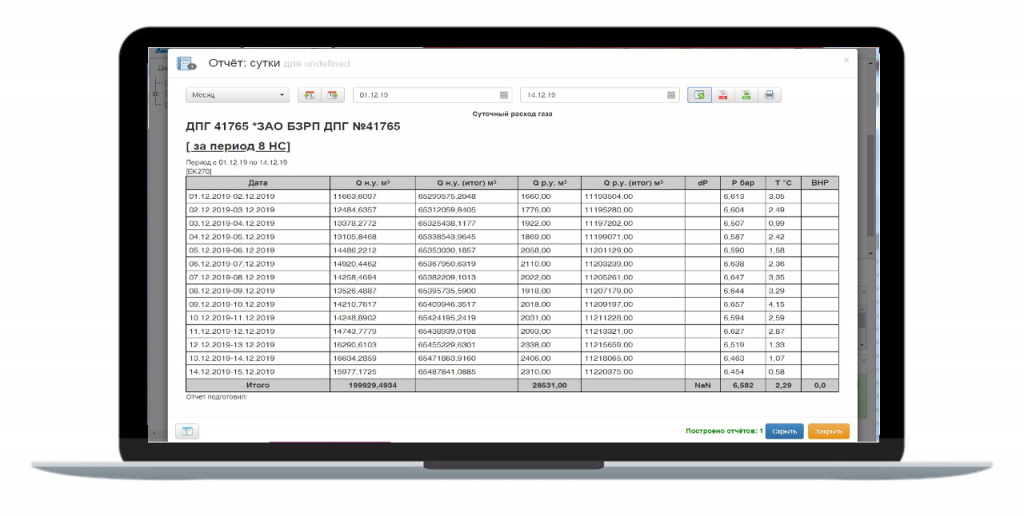

Суточный отчет

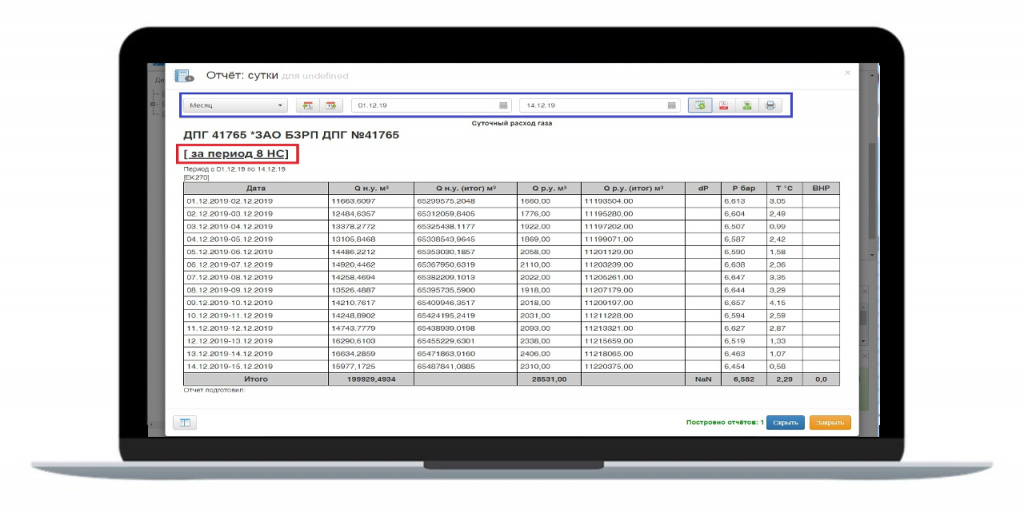

Рассмотрим суточный отчет. Все необходимые действия в окне отчета выполняются на панели инструментов (выделена синим цветом). На ней расположены следующие объекты (слева направо):

1. Выпадающий список «Диапазон данных»;

Элементы списка:

  • Сутки;
  • Неделя;
  • Месяц;
  • Год;
  • Произвольный.

2.     Кнопки изменения диапазона вперед/назад;

3.     Окно «Начало диапазона»;

4.     Окно «Конец диапазона»;

5.     Кнопка «Обновить»;

6.     Кнопка импорта отчета в формат PDF;

7.     Кнопка импорта отчета в формат XSLX;

8.     Кнопка «печать отчета».

Также важным элементом отчета является поле количества нештатных ситуаций (НС) за выбранный диапазон (выделено красным).

Помимо формирования суточных отчетов, система ПАК Матрикс позволяет редактировать отчеты в соответствии с требованиями пользователя. Ниже представлены основные типы отчетов.

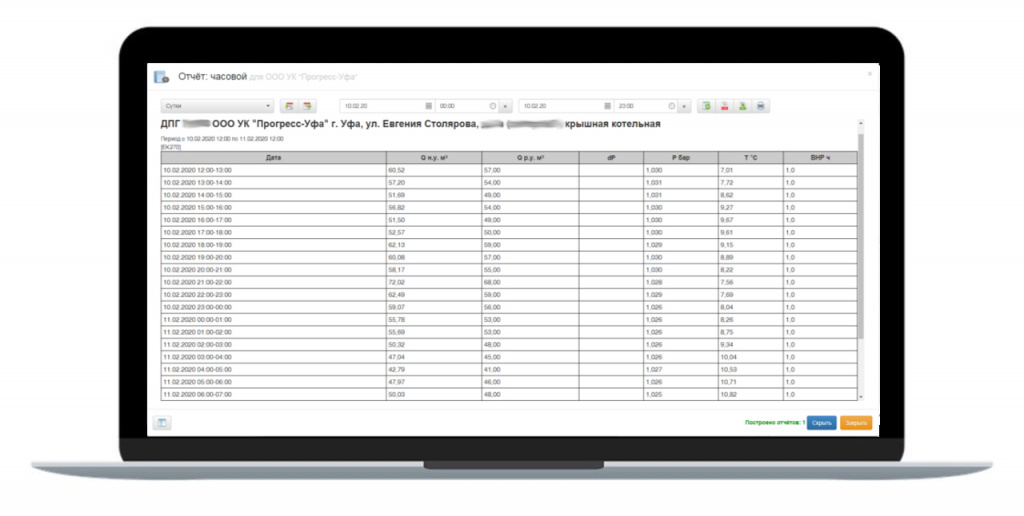

Отчет «Часовой»

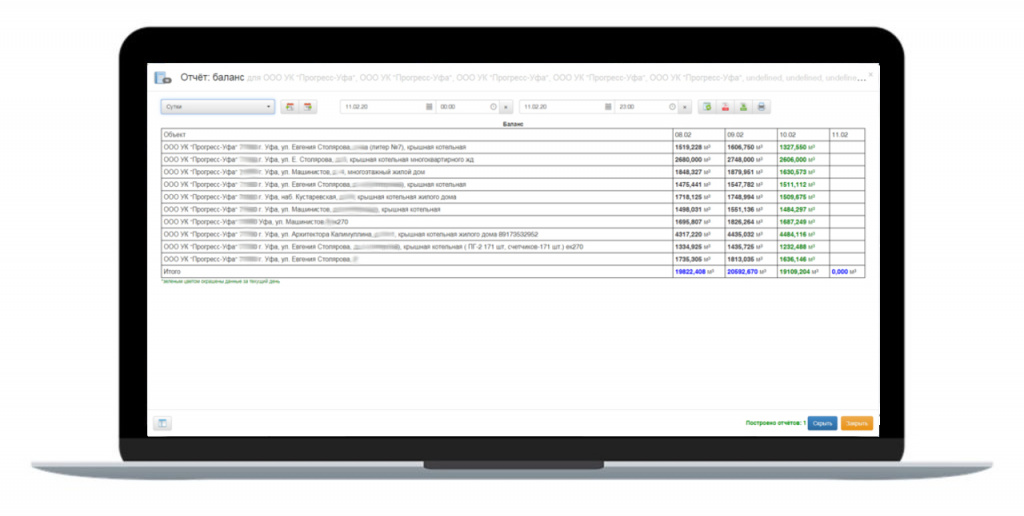

Отчет «Баланс»

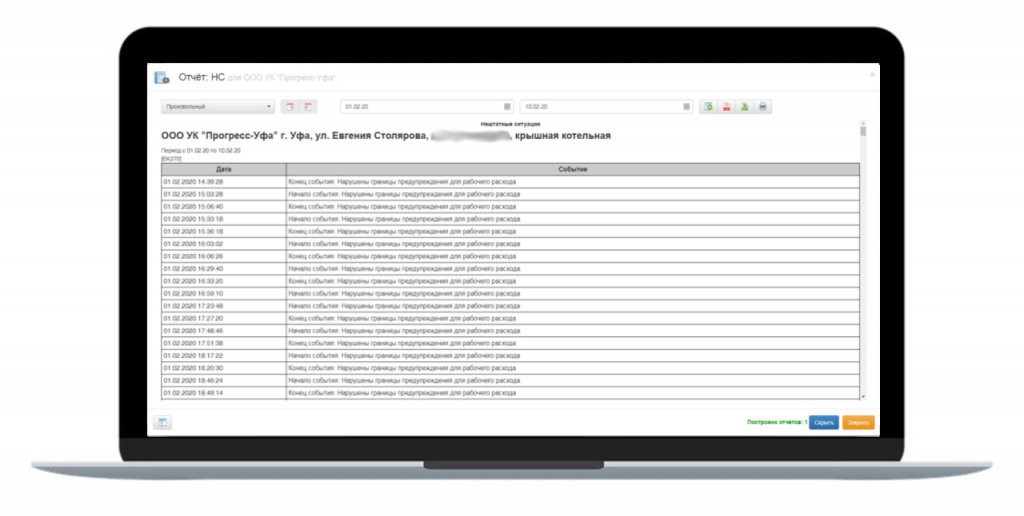

Отчет «Нештатные ситуации»

Отчеты в системе телеметрии ПАК Матрикс позволяют так же визуализировать показания таких приборов учета как оптические сканеры (Акцент СПС-2, УБСИ Наблюдатель).

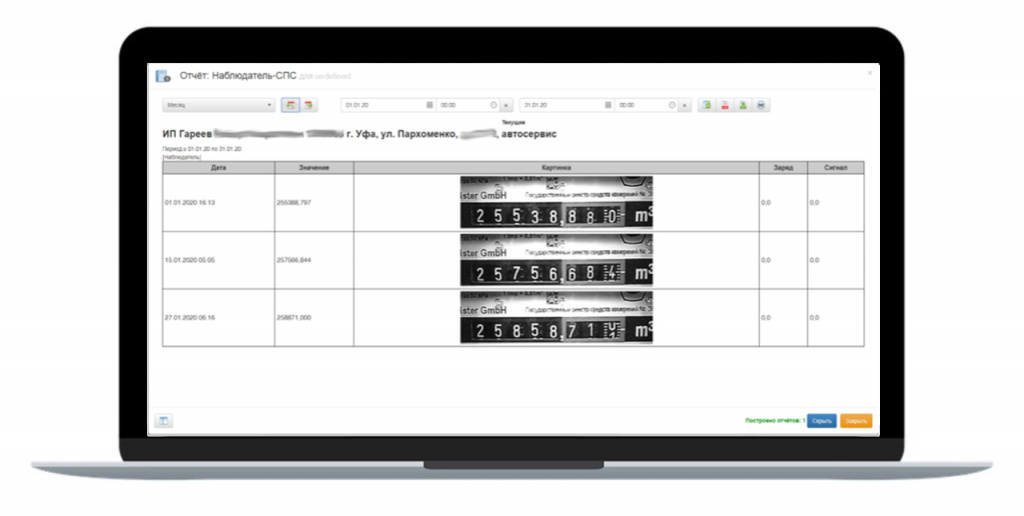

Отчет «Оптический сканер»

Редактор отчетных форм

Редактор отчетных форм позволяет редактировать отчеты в зависимости от требований, поступивших от пользователей, для ведения узкого направления отчетности. Система телеметрии ПАК Матрикс позволяет разработать отчет любой сложности и внешнего вида.

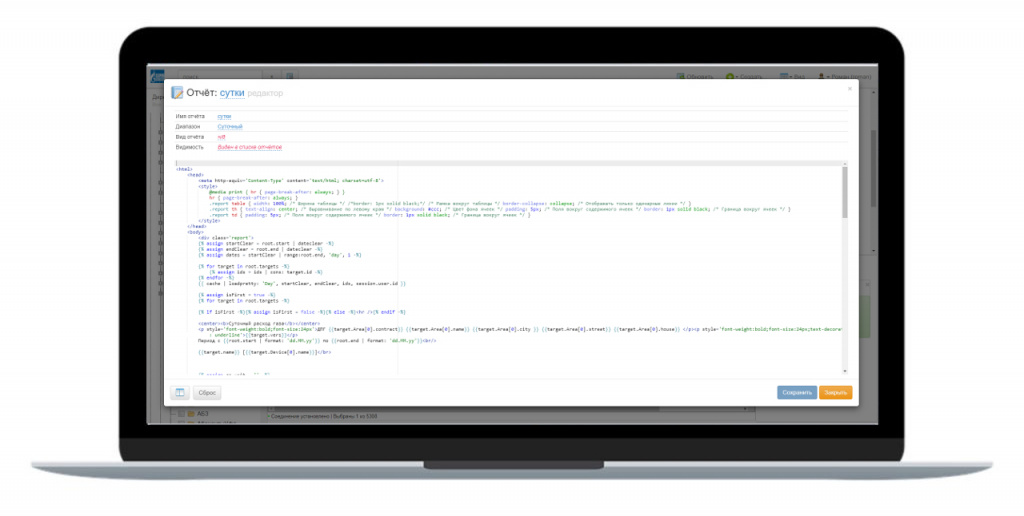

Для того, чтобы запустить редактор отчетов необходимо в выпадающем списке на панели инструментов выбрать «Редактор отчетов».

В открывшемся окне у пользователя появляется возможность выбрать отчет, а затем изменить его. Изменения производятся в формате HTML.


Редактор отчетов

Графическая визуализация данных

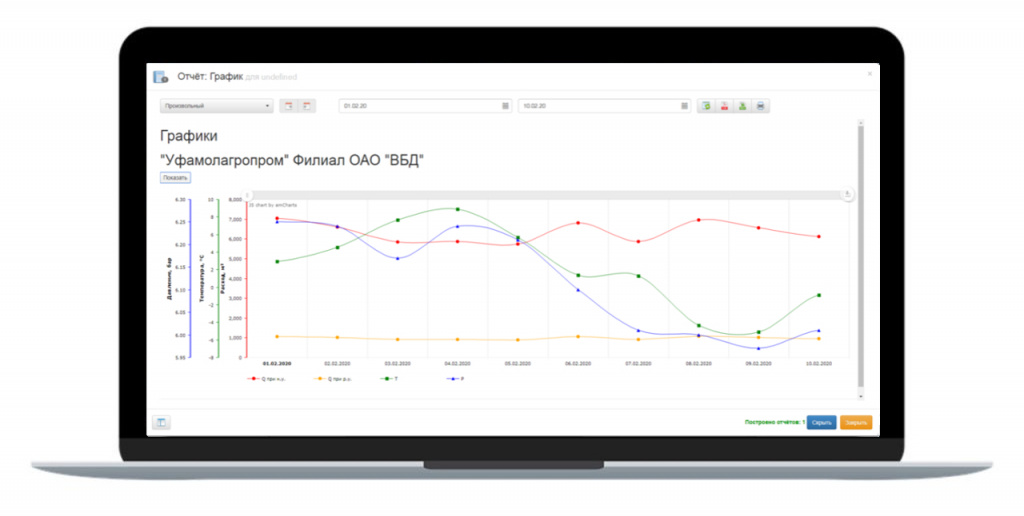

В функционале системы телеметрии ПАК Матрикс предусмотрена незаменимая функция графической визуализации данных. Она реализована в виде графика, сопровождаемого соответствующей легендой. График строится на основе полученных (архивных данных). Вызывается путем выбора отчета «График» из перечня доступных отчетов.

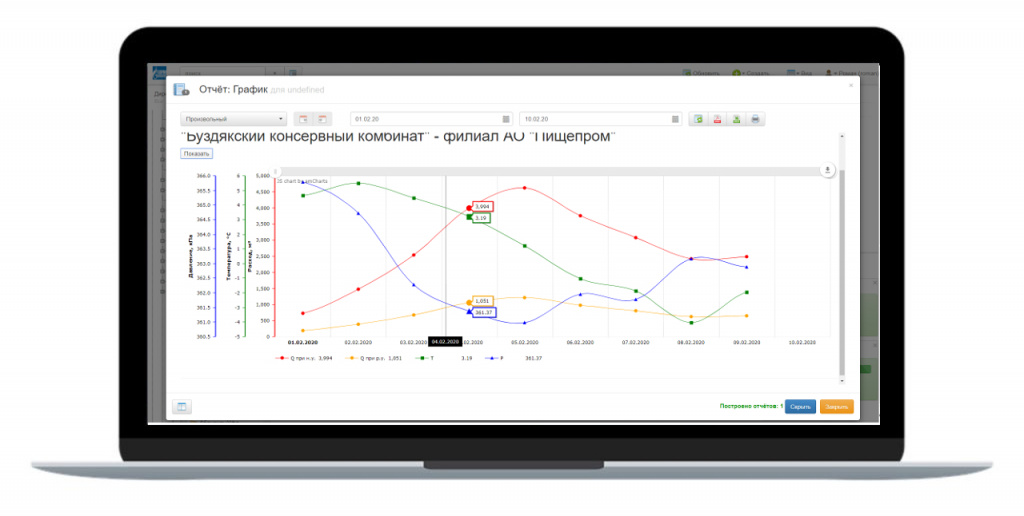

Отчет «График»

Как и другие отчеты, отчет «График» может быть отредактирован с помощью редактора отчетов. Благодаря этому могут быть достигнуты любая сложность и любой вид графика.



Интеграция со смежными системами

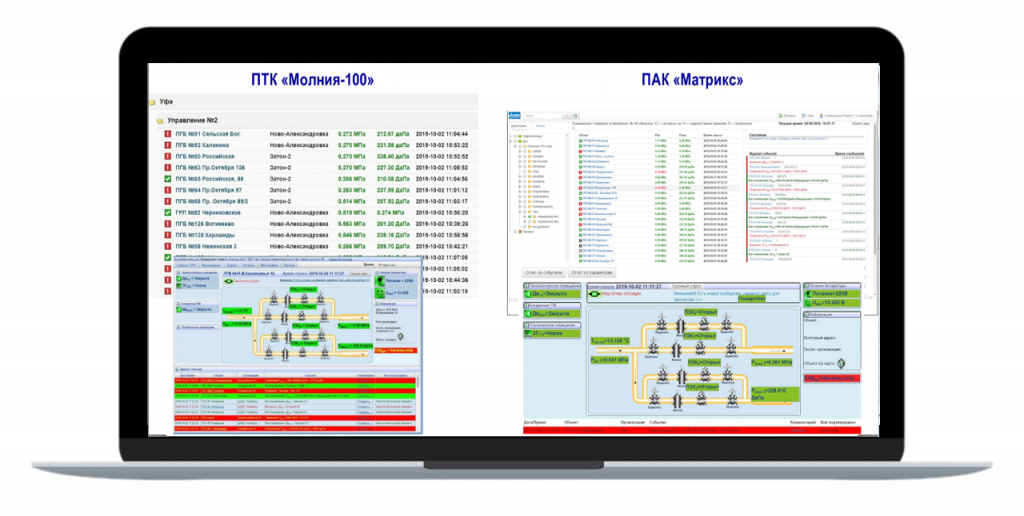

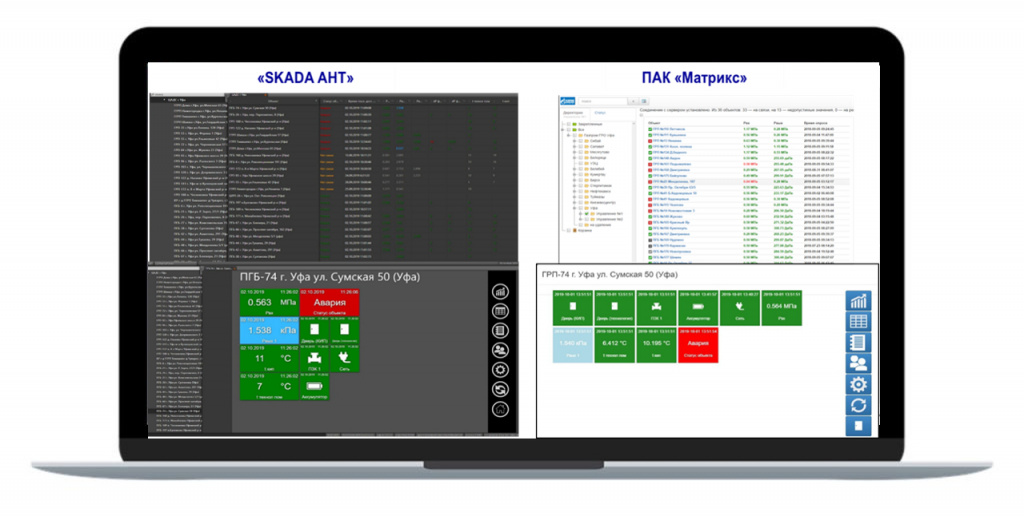

Система телеметрии ПАК Матрикс интегрирована с ПТК «Молния-100» и программным комплексом «SKADA AHT». Доступ в систему осуществляется под единым логином и паролем.


Интеграция с ПТК «Молния 100»


Интеграция с программным комплексом «SCADA AHT»

Интеграция смежных систем позволяет использовать ПАК Матрикс как объединенный диспетчерский пульт.

Применение собственных контроллеров

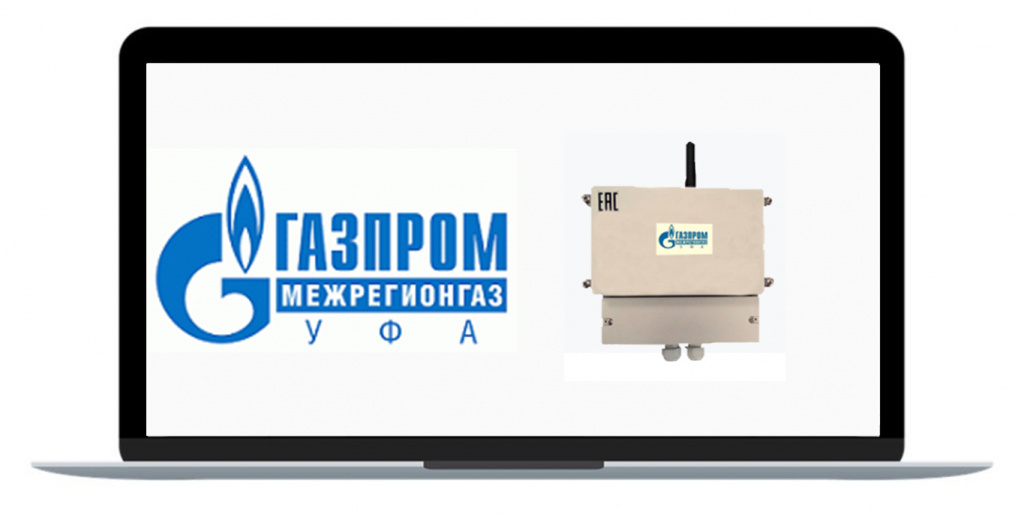

Собственный контроллер.jpg

Контроллер телеметрии Матрикс

Использование собственных контроллеров, поддерживающих передачу данных по каналу GPRS, позволяет снизить издержки на связь и повысить интенсивность опроса по сравнению с контроллерами, использующими CSD.


Информация о стоимости

Информация о стоимости предоставления права на систему телеметрии ПАК «Матрикс» предоставляется по запросу.
